20. Datenvisualisierung mit Python#

In den letzten Sessions haben wir die Grundlagen von Pandas kennengelernt. Dabei wurde deutlich, dass wir Daten oft erst dann vollständig verstehen, wenn wir sie sinnvoll visualisieren. Visualisierungen helfen uns, Muster, Trends oder Anomalien in den Daten schneller zu erkennen.

In diesem Kapitel werden wir uns darauf konzentrieren, wie wir Daten in Python visualisieren können, insbesondere mit der Bibliothek Matplotlib. Das Ziel ist es, die grundlegende Struktur und Vorgehensweise bei der Erstellung von Plots zu vermitteln. Das umfassende Thema der Datenvisualisierung wird hier nur oberflächlich angeschnitten, da es zu umfangreich für ein einzelnes Kapitel ist. Wir werden uns dabei auf einige der häufigsten Darstellungsformen konzentrieren, die (1) nur einen kleinen Teil der Möglichkeiten abdecken und (2) als Einstieg zu verstehen sind. In den kommenden Semestern werden wir diese Themen weiter vertiefen und neue Visualisierungsansätze kennenlernen.

20.1. Verschiedene Bibliotheken zur Datenvisualisierung#

In Python gibt es eine Vielzahl von Bibliotheken zur Datenvisualisierung. Einige der gängigsten sind:

Matplotlib: Eine der grundlegendsten und flexibelsten Bibliotheken, auf der viele andere aufbauen.
Pandas: Bietet integrierte Plotting-Funktionen, die aber komplett auf Matplotlib basieren.
Seaborn: Baut auf Matplotlib auf, bietet aber schönere Standard-Plots und einige erweiterte statistische Visualisierungen.
Plotnine: Basiert auf der „Grammar of Graphics“ und folgt in seiner Logik damit eher der in „R“ beliebten ggplot Bibliothek.
Bokeh: Ermöglicht die Erstellung von interaktiven und dynamischen Visualisierungen für das Web.
Plotly: Eine leistungsstarke Bibliothek für interaktive, webbasierte Visualisierungen, die oft für Dashboards verwendet wird.

20.2. Dynamisch vs. statisch#

Visualisierungen in Python lassen sich in zwei Hauptkategorien unterteilen:

Statische Visualisierungen: Diese werden mit Bibliotheken wie Matplotlib, Pandas oder Seaborn erstellt. Sie eignen sich hervorragend für Präsentationen und Berichte, da sie keine interaktiven Elemente enthalten.
Dynamische Visualisierungen: Bibliotheken wie Bokeh und Plotly ermöglichen die Erstellung interaktiver Plots, bei denen Benutzer beispielsweise zoomen, Details anzeigen oder die Darstellung in Echtzeit aktualisieren können. Diese eignen sich besonders für Dashboards und webbasierte Anwendungen.

20.3. Warum Matplotlib?#

Matplotlib ist nicht immer die erste Wahl, wenn es um einfache und schnelle Visualisierungen geht. Einige gängige Meinungen aus der Data-Science-Community:

Nicht so fancy, nicht so hübsch: Es gibt Bibliotheken, die ästhetisch ansprechendere Standard-Plots bieten (z.B. Seaborn oder Plotly). Allerdings bedeutet das nicht, dass Matplotlib keine ansehnlichen Visualisierungen erzeugen kann.
Umständlich und „low-level“: Im Vergleich zu Pandas oder Seaborn erfordert Matplotlib mehr Aufwand bei der Erstellung von Plots, da es sehr „niedrigschwellig“ ist. Das bedeutet, dass man mehr manuelle Arbeit leisten muss, um die gewünschten Ergebnisse zu erzielen.

Trotzdem gibt es viele Gründe, warum wir uns hier auf Matplotlib konzentrieren:

Flexibilität: Matplotlib kann nahezu jede Art von (statischer) Visualisierung erstellen. Es bietet vollständige Kontrolle über alle Aspekte eines Plots.
Grundlage für Pandas und Seaborn: Viele andere Bibliotheken wie Pandas oder Seaborn bauen auf Matplotlib auf. Daher ist es sinnvoll, sich mit den Grundlagen von Matplotlib vertraut zu machen.
Große Nutzer- und Entwickler-Community: Matplotlib hat eine sehr große und aktive Community, was bedeutet, dass viele Ressourcen, Tutorials und Hilfestellungen online verfügbar sind.

Aus diesen Gründen werden wir Matplotlib als Basis verwenden, bevor wir uns später in anderen Kursen dynamischeren Bibliotheken wie Bokeh oder Plotly widmen.

20.4. Einführung#

20.4.1. Matplotlib#

Matplotlib ist die am meisten genutzte Bibliothek in Python zum Erstellen von statischen Plots. Die Dokumentation findet ihr hier.

Wir werden hier überwiegend mit dem Teilmodul pyplot arbeiten. Damit lassen sich schnell einfache Plots erzeugen:

from matplotlib import pyplot as plt

plt.plot(
    [10, 20, 30, 40],
    [1, 2, 5, 10],
    "ro--"
)
plt.show()

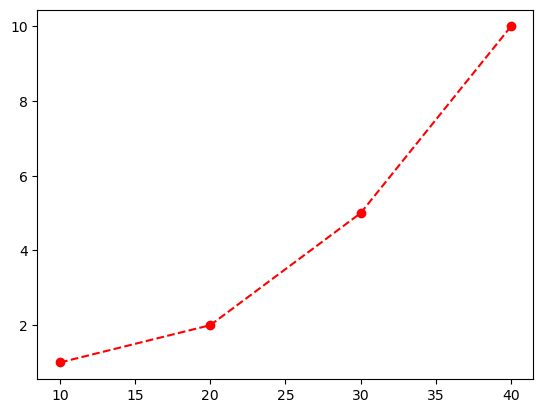

../_images/fe544b14d303abc0a5233efc01b5b9b52a5f8ae48ac08665b8f8182c210336b9.png

20.4.2. Input data#

Matplotlib kann numerische Daten u.a. aus List, Numpy, Array, oder Pandas DataFrames verarbeiten.
Wenn bei plt.plot() nur ein Array übergeben wird, nimmt Matplotlib an, das x = [0, 1, 2…] sein muss.

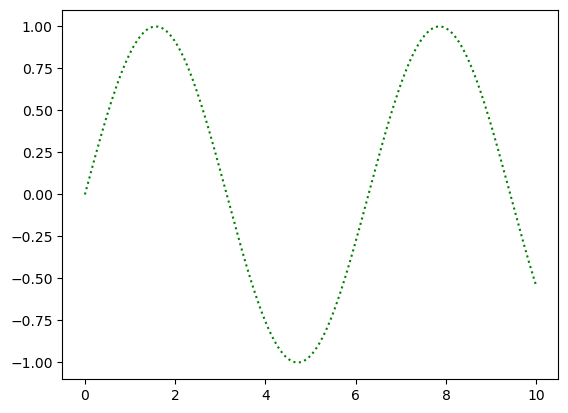

import numpy as np

x = np.arange(0, 10, 0.01)

plt.plot(x, np.sin(x), "g:")
# test yourself: plt.plot(np.sin(x), "g:")
plt.show()

../_images/a0a8d84f6f95d97d8edd1c6456ab09152d9ec80eb2638525e00fd44543e770bb.png

20.5. „Anatomy of a figure“ - Wie ist eine Matplotlib Figure aufgebaut?#

In den ersten Beispielen haben wir direkt mit plt.plot() gearbeitet. Das erfordert nur wenige Zeilen Code und gibt schnell erste Ergebnisse.

Es gibt bei Matplotlib aber zwei grundlegend unterschiedliche Ansätze um Grafiken zu erstellen!

pyplot-Interface (oder: functional interface)
Objekt-Orientiertes Interface

Der pyplot-Ansatz ist der Software MATLAB nachempfunden und lässt sich im Prinzip gut für einfache Plots nutzen. Sobald wir aber komplexere Grafiken erstellen wollen, kommen wir damit ziemlich schnell an Grenzen. Darum werden wir im folgenden v.a. mit dem Objekt-orientierten Ansatz arbeiten, auch wenn der auf den ersten Blick etwas komplizierter wirkt.

In Matplotlib sind die finalen Grafiken Figure-Objekte. Diese Objekte enthalten alle weiteren Objekte der Grafik (die sogennanten Artists). Dazu können viele verschiedene Dinge gehören wie im folgenden mit Matplotlib erstellten Plot zu sehen ist:

Show code cell source Hide code cell source

import matplotlib.pyplot as plt
import numpy as np

from matplotlib.patches import Circle
from matplotlib.patheffects import withStroke
from matplotlib.ticker import AutoMinorLocator, MultipleLocator

royal_blue = [0, 20/256, 82/256]


# make the figure
np.random.seed(19680801)

X = np.linspace(0.5, 3.5, 100)
Y1 = 3+np.cos(X)
Y2 = 1+np.cos(1+X/0.75)/2
Y3 = np.random.uniform(Y1, Y2, len(X))

fig = plt.figure(figsize=(7.5, 7.5))
ax = fig.add_axes([0.2, 0.17, 0.68, 0.7], aspect=1)

ax.xaxis.set_major_locator(MultipleLocator(1.000))
ax.xaxis.set_minor_locator(AutoMinorLocator(4))
ax.yaxis.set_major_locator(MultipleLocator(1.000))
ax.yaxis.set_minor_locator(AutoMinorLocator(4))
ax.xaxis.set_minor_formatter("{x:.2f}")

ax.set_xlim(0, 4)
ax.set_ylim(0, 4)

ax.tick_params(which='major', width=1.0, length=10, labelsize=14)
ax.tick_params(which='minor', width=1.0, length=5, labelsize=10,
               labelcolor='0.25')

ax.grid(linestyle="--", linewidth=0.5, color='.25', zorder=-10)

ax.plot(X, Y1, c='C0', lw=2.5, label="Blue signal", zorder=10)
ax.plot(X, Y2, c='C1', lw=2.5, label="Orange signal")
ax.plot(X[::3], Y3[::3], linewidth=0, markersize=9,
        marker='s', markerfacecolor='none', markeredgecolor='C4',
        markeredgewidth=2.5)

ax.set_title("Anatomy of a figure", fontsize=20, verticalalignment='bottom')
ax.set_xlabel("x Axis label", fontsize=14)
ax.set_ylabel("y Axis label", fontsize=14)
ax.legend(loc="upper right", fontsize=14)


# Annotate the figure
def annotate(x, y, text, code):
    # Circle marker
    c = Circle((x, y), radius=0.15, clip_on=False, zorder=10, linewidth=2.5,
               edgecolor=royal_blue + [0.6], facecolor='none',
               path_effects=[withStroke(linewidth=7, foreground='white')])
    ax.add_artist(c)

    # use path_effects as a background for the texts
    # draw the path_effects and the colored text separately so that the
    # path_effects cannot clip other texts
    for path_effects in [[withStroke(linewidth=7, foreground='white')], []]:
        color = 'white' if path_effects else royal_blue
        ax.text(x, y-0.2, text, zorder=100,
                ha='center', va='top', weight='bold', color=color,
                style='italic', fontfamily='monospace',
                path_effects=path_effects)

        color = 'white' if path_effects else 'black'
        ax.text(x, y-0.33, code, zorder=100,
                ha='center', va='top', weight='normal', color=color,
                fontfamily='monospace', fontsize='medium',
                path_effects=path_effects)


annotate(3.5, -0.13, "Minor tick label", "ax.xaxis.set_minor_formatter")
annotate(-0.03, 1.0, "Major tick", "ax.yaxis.set_major_locator")
annotate(0.00, 3.75, "Minor tick", "ax.yaxis.set_minor_locator")
annotate(-0.15, 3.00, "Major tick label", "ax.yaxis.set_major_formatter")
annotate(1.68, -0.39, "xlabel", "ax.set_xlabel")
annotate(-0.38, 1.67, "ylabel", "ax.set_ylabel")
annotate(1.52, 4.15, "Title", "ax.set_title")
annotate(1.75, 2.80, "Line", "ax.plot")
annotate(2.25, 1.54, "Markers", "ax.scatter")
annotate(3.00, 3.00, "Grid", "ax.grid")
annotate(3.60, 3.58, "Legend", "ax.legend")
annotate(2.5, 0.55, "Axes", "fig.subplots")
annotate(4, 4.5, "Figure", "plt.figure")
annotate(0.65, 0.01, "x Axis", "ax.xaxis")
annotate(0, 0.36, "y Axis", "ax.yaxis")
annotate(4.0, 0.7, "Spine", "ax.spines")

# frame around figure
fig.patch.set(linewidth=4, edgecolor='0.5')
plt.show()

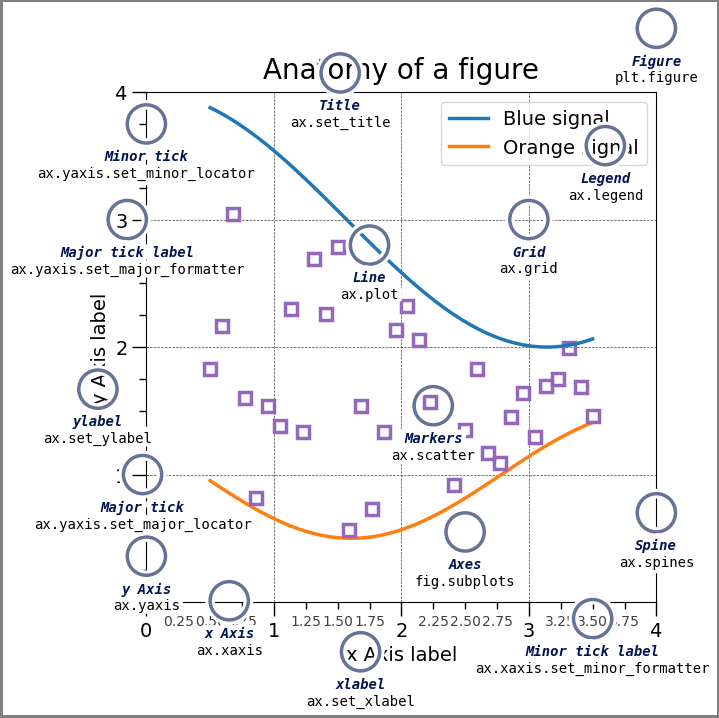

../_images/4bd25ecaea545734c8af8b490f0e5f218cef032b37e4404e26b03fa9501a293c.png

Kurz zum Vergleich:

20.5.1. `pyplot`-Ansatz#

Matplotlib erstellt hier auch eine Figure, auch wenn wir die nirgendwo definiert haben. Die Funktion plot() übernimmt das sozusagen für uns. Gleichzeitig haben wir darum aber auch weniger Kontrolle über die Feinheiten von Layout etc.

from matplotlib import pyplot as plt

plt.plot(
    [10, 20, 30, 40],
    [1, 4, 7, 15]
)
plt.title("my figure title")
plt.show()

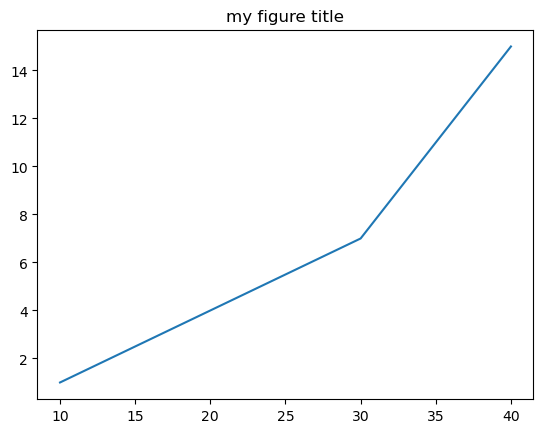

../_images/e66196e3d6b83cb0fadffe265453e8ba8f22bef84b65fb06123be07ffa113736.png

20.5.2. Objekt-orientierter Ansatz#

Hier erzeugen wir explizit ein Figure und ein Axes Objekt.

fig, ax = plt.subplots()
ax.plot(
    [10, 20, 30, 40],
    [1, 4, 7, 15]
)
ax.set_title("my figure title")

Text(0.5, 1.0, 'my figure title')

Wie hier zu sehen ist erzeugen beide Ansätze die genau gleiche Grafik! Sobald wir aber die verschiedenen Elemente der Grafik anpassen möchten, gibt es aber unterschiedliche Wege dies zu tun, je nachdem mit welchem Ansatz wir arbeiten. Hier werden wir v.a. mit dem Objekt-orientierten Ansatz arbeiten.

20.6. Plot types#

Es gibt sehr viele verschiedene Datenvisualisierungs-Typen. Oft bedarf es einiger Erfahrung um den passenden Typen für die passende Fragestellung oder die passenden Daten zu finden. Wir werden uns hier einige der häufigsten Typen anschauen.

Show code cell source Hide code cell source

import numpy as np
import matplotlib.pyplot as plt

# Set a fixed random seed for reproducibility
np.random.seed(42)

# ------------------------------------------------------------------------
# 1. Data for line, scatter, and bar plots
# ------------------------------------------------------------------------
x = np.arange(10)
y = np.random.randint(1, 20, 10)

# ------------------------------------------------------------------------
# 2. Data for histogram
# ------------------------------------------------------------------------
data_hist = np.random.randn(1000)

# ------------------------------------------------------------------------
# 3. Data for stacked area chart (three rows, 10 columns)
# ------------------------------------------------------------------------
data_area = np.random.randint(1, 10, size=(3, 10))

# ------------------------------------------------------------------------
# 4. Data for three boxplots
# ------------------------------------------------------------------------
data_box1 = np.random.randn(100)
data_box2 = 0.4 + 0.7 * np.random.randn(50)
data_box3 = np.random.uniform(-1, 1, 100)

# ------------------------------------------------------------------------
# Create the 2x3 figure
# ------------------------------------------------------------------------
fig, axs = plt.subplots(2, 3, figsize=(12, 8))

# A single color (teal) for line/scatter/bar/histogram
base_color = 'teal'

# 1. Line Plot
axs[0, 0].plot(
    x, y,
    color=base_color,
    marker='o',
    markerfacecolor=base_color,
    markeredgecolor=base_color,
    linewidth=2
)
axs[0, 0].set_title("Line Plot", fontsize=12)
axs[0, 0].set_xlabel("X-axis")
axs[0, 0].set_ylabel("Y-axis")

# 2. Scatter Plot
axs[0, 1].scatter(
    x, y,
    color=base_color,
    s=50
)
axs[0, 1].set_title("Scatter Plot", fontsize=12)
axs[0, 1].set_xlabel("X-axis")
axs[0, 1].set_ylabel("Y-axis")

# 3. Bar Plot
axs[0, 2].barh(
    x, y,
    color=base_color,
    edgecolor='none'
)
axs[0, 2].set_title("Bar Plot", fontsize=12)
axs[0, 2].set_xlabel("Category")
axs[0, 2].set_ylabel("Value")

# 4. Histogram (no borders, spaced like a bar plot)
axs[1, 0].hist(
    data_hist,
    bins=20,
    color=base_color,
    edgecolor='none',
    rwidth=0.9
)
axs[1, 0].set_title("Histogram", fontsize=12)
axs[1, 0].set_xlabel("Value")
axs[1, 0].set_ylabel("Frequency")

# 5. Stacked Area Chart
colors_area = ['teal', 'dodgerblue', 'darkblue']
axs[1, 1].stackplot(
    x,
    data_area[0], data_area[1], data_area[2],
    labels=['Series A', 'Series B', 'Series C'],
    colors=colors_area
)
axs[1, 1].legend(loc='upper left')
axs[1, 1].set_title("Stacked Area Chart", fontsize=12)
axs[1, 1].set_xlabel("X-axis")
axs[1, 1].set_ylabel("Value")

# 6. Three Boxplots (using the same three colors)
colors_box = ['teal','dodgerblue','darkblue']
box = axs[1, 2].boxplot(
    [data_box1, data_box2, data_box3],
    patch_artist=True
)

# Apply colors to each box
for patch, c in zip(box['boxes'], colors_box):
    patch.set_facecolor(c)
    patch.set_edgecolor(c)

# Optionally, color medians (here set to black or another color)
for median in box['medians']:
    median.set(color='black')

# Whiskers, caps, fliers can remain black (default) or be recolored similarly

# Set x-axis labels for the boxplots
axs[1, 2].set_xticks([1, 2, 3])
axs[1, 2].set_xticklabels(["Box1", "Box2", "Box3"])
axs[1, 2].set_title("Box Plots", fontsize=12)

# ------------------------------------------------------------------------
# Adjust layout and show plot
# ------------------------------------------------------------------------
plt.tight_layout()
plt.show()

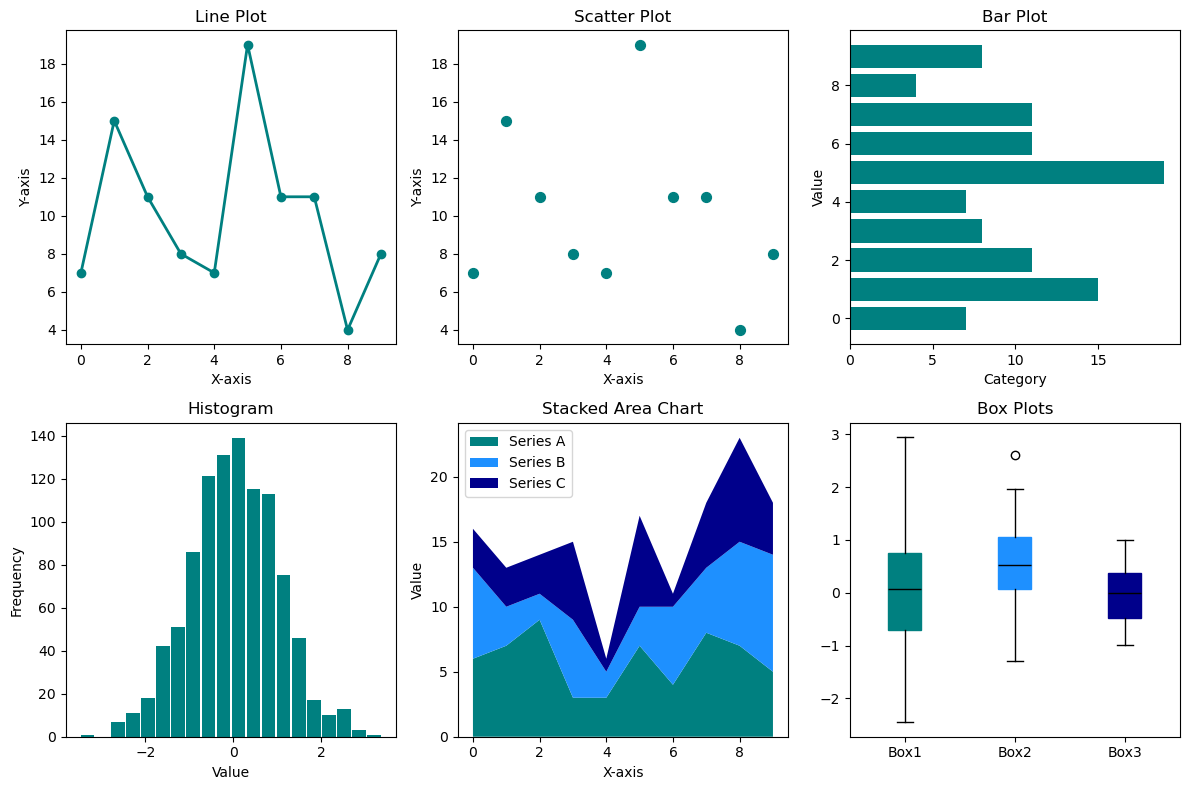

../_images/8c29ae4d17ce3fb48444fdf4f8e683f833fcc3e0dc480b6b397688f8adf56d90.png

20.6.1. Bar plot (Balkendiagram)#

Balkendiagramme werden sehr häufig für direkte Vergleiche eingesetzt. Die Balken können danach vertikal ausgerichtet sein (.bar()) oder horizontal (.barh()).

# Fake data...
names = ['Gruppe A', 'Gruppe B', 'Gruppe C']
values = [54, 68, 98]

# Figure und Axes Objekte erzeugen
fig, ax = plt.subplots(figsize=(4, 4))

# Bar plot in Axes Objekt einzeichnen
ax.bar(names, values)
plt.show()

../_images/cec6a7434bac988f46a9d0f397e5a79278cef48fb8313a661c04d66d37f17ccd.png

fig, ax = plt.subplots(figsize=(4, 4))
ax.barh(names, values)
plt.show()

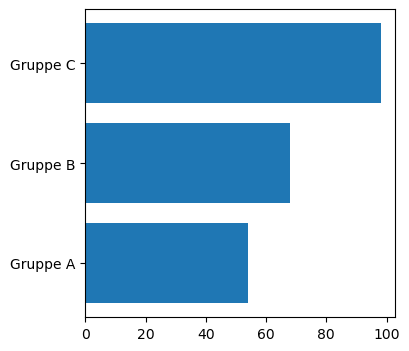

../_images/065cfa8a1384c2ce42d694ea253a9f75acec9446d120ec047bae26ba4cdd2bc6.png

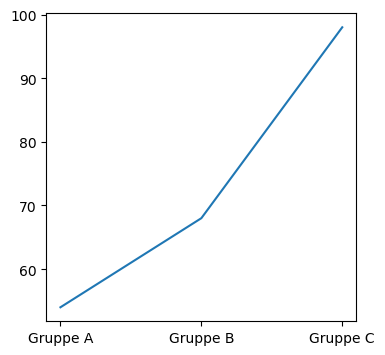

20.6.2. Der Linien Plot (line plot)#

Verläufe, zeitliche Entwicklungen etc. werden häufig durch Linienplots dargestellt. Das geht mit ax.plot() (bzw. plt.plot() im funktionalen Ansatz).

fig, ax = plt.subplots(figsize=(4, 4))
ax.plot(names, values)
plt.show()

../_images/48c307b7e0c2f400bbceb41a3d128a1a3176cc4b1d79147897c9f2a16de9daaa.png

Obwohl das hier in diesem Fall technisch gesehen geht (der Plot wird dargestellt), ist ein Linienplot für dieses Beispiel, nämlich den Vergleich mehrerer Gruppen, eine denkbar schlechte Lösung!

Linien-Plots machen Sinn für Entwicklungen, also zeitliche Verläufe:

temperature = 18 + np.cumsum(np.random.randn(50))

fig, ax = plt.subplots(figsize=(12, 4))
ax.plot(temperature)
plt.show()

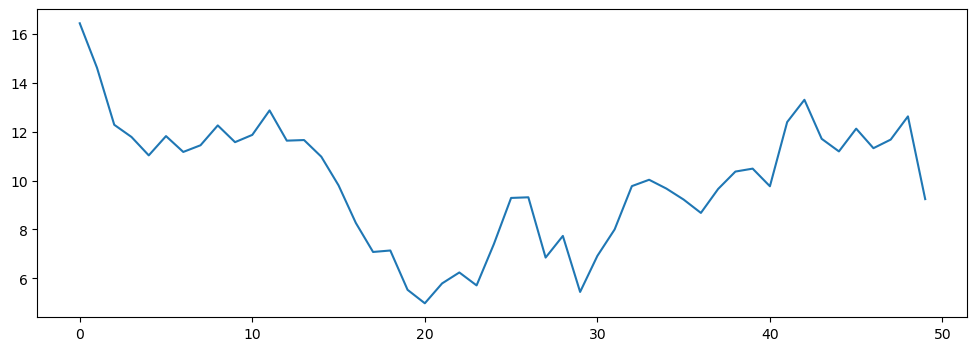

../_images/0615c541802a364026b84308c2ef8e83cc3ddf4fb4304b414a30896ea60eb8e3.png

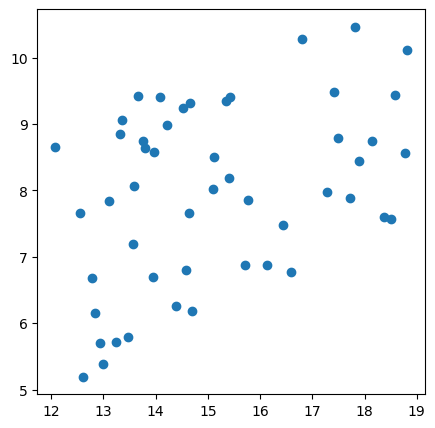

20.6.3. Scatter plot („Punktewolken“)#

Scatter plots werden vorwiegend dazu eingesetzt um zwei oder mehr Größen miteinander zu vergleichen. Das geht mit ax.scatter() (bzw. plt.scatter()).

temperature = 18 + np.cumsum(np.random.randn(50))
sunshine = 4 * np.random.rand(50) + 0.4 * temperature

fig, ax = plt.subplots(figsize=(5, 5))
ax.scatter(temperature, sunshine)
plt.show()

../_images/8546ceb49d9b48b9fb6d212f57026a89cbb8f256925bbca2ae9e76441da0db16.png

20.6.4. Pie plot (Tortendiagramm)#

Auch wenn diese Darstellungsart im Alltag häufig zu sehen ist: in den meisten Fällen gibt es deutlich geeignetere Formen! Nichtsdestotrotz gehört das Tortendiagramm wohl in die Standard-Liste und kann erstellt werden mit: ax.pie()

fig, ax = plt.subplots(figsize=(4, 4))
ax.pie(values, labels=names)
plt.show()

../_images/28a97c99d7592471a16331be43bcb3380dbceb9cd89751200d37be74cec6181d.png

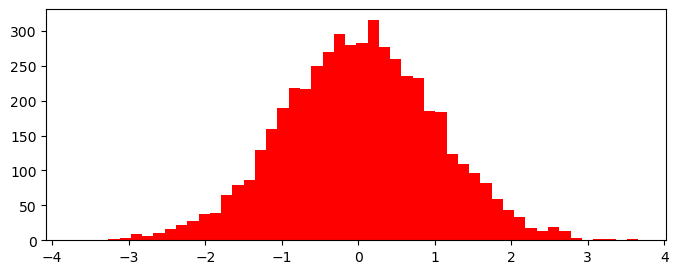

20.6.5. Histogramm (Häufigkeitsverteilung)#

Verteilungen von bestimmten Variablen oder Meßgrößen lassen sich oft gut über ein Histogramm darstellen, also über .hist().

random_numbers = np.random.randn(5000)

fig, ax = plt.subplots(figsize=(8, 3))
ax.hist(random_numbers, 50, color="red", alpha=1)
plt.show()

../_images/0d50ce7c5b046dfb9e977e3f71ec30503971aee0965c43265af6c56a9225f72c.png

Dabei gibt der zweite Paramerer (bins) die Anzahl der Bins, also Einteilungen, an. Mit rwidth können wir die relative Breite der Balken festlegen.

random_numbers = np.random.randn(200)

fig, ax = plt.subplots(figsize=(8, 3))
ax.hist(random_numbers, 20, color="darkblue", rwidth= 0.8, alpha=1)
plt.show()

../_images/f82daf5df2aca711f23b9a1aa944ad91f99385e2d9d3df41594206d95401ca17.png

20.7. Die Grafik anpassen#

Spätestens hier sehen wir, dass es nicht aussreicht die Daten irgendwie darzustellen. Wir müssen uns immer auch Gedanken machen, wie das Layout und Format aussieht. Und, was genau eigentlich dargestellt wird. Vielleicht ist das für uns selbst erstmal noch klar, da wir den Code selber geschrieben haben. Aber für alle anderen benötigen wir dringend geeignete Achsenbeschriftungen!

20.7.1. Format und Auflösung#

Das Format wird hier immer mit figsize definiert. Das bezieht sich auch inches, auch wenn wir bei der Bildschirmdarstellung natürlich überhaupt nicht an klassische Papiermaße gebunden sind! Zum Parameter figsize gehört darum aber auch noch der Parameter dpi (für dots-per-inch). Um das besser zu verstehen, ruhig mal mit verschiedenen figsize und dpi Parametern spielen!

20.7.2. Achsenbeschriftung#

Im funktionalen Ansatz können wir Achsen beschriften über

plt.xlabel("x Achse...")
plt.ylabel("y Achse...")

Im hier verwendeten Objekt-orientierten Ansatz dagegen nutzen wir

ax.set_xlabel("x Achse...")
ax.set_ylabel("y Achse...")

In ähnlicher Weise können wir der Grafik auch einen Titel geben mit set_title().

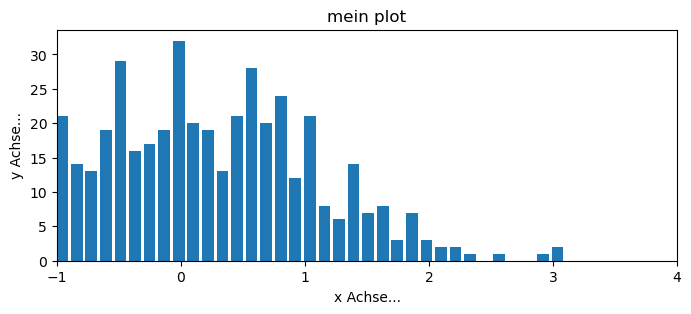

Den dargestellten Bereich entlang der x- bzw. y-Achse können wir mit set_xlim() und set_ylim() festlegen.

random_numbers = np.random.randn(500)

fig, ax = plt.subplots(figsize=(8, 3))
ax.hist(random_numbers, 50, rwidth=0.8)

# Achsen beschriften
ax.set_xlabel("x Achse...")
ax.set_ylabel("y Achse...")

# Titel
ax.set_title("mein plot")

# Achsenbereich auswählen
ax.set_xlim(-1, 4)
plt.show()

../_images/6bfcbe5cb1865874f590644871c38abe348e32bbed31f2770e6d33e44408d5eb.png

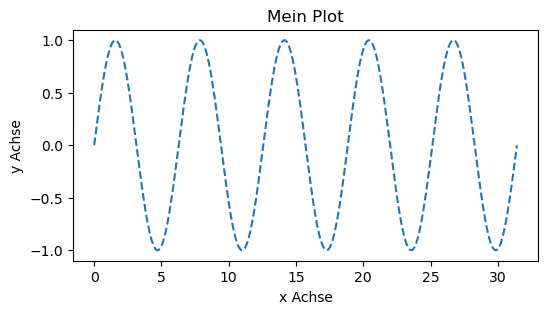

Oder, ein anderes Beispiel mit einem Linien-Plot:

x = np.linspace(0, 10*np.pi, 1000)
y = np.sin(x)

fig, ax = plt.subplots(figsize=(6, 3))
ax.plot(x, y, "--")

ax.set_xlabel("x Achse")
ax.set_ylabel("y Achse")
ax.set_title("Mein Plot")
plt.show()

../_images/8fa8f3e189b88a7ba6813a4e68fabef2ed32b57bf2835033d6f72b0d45671acb.png

20.7.3. Nichtlineare Achsen#

In Matplotlib können natürlich auch nicht-lineare Achsen verwendet werden z.B mit .set_yscale(), etwas log oder symlog.

Frage: Wie sieht die Exponentialfunktion aus mit logarithmischer y-Achse?

x = np.linspace(0, 10, 1000)
y = np.exp(x)

fig, ax = plt.subplots(figsize=(6, 6))
plt.plot(x, y, "--")

ax.set_xlabel("x Achse")
ax.set_ylabel("y Achse")
ax.set_title("Mein Plot")

# Log-Skala:
ax.set_yscale("log")
plt.show()

../_images/7d5475f2ad865cfb796002694c849e80b37b3a55b7917ae25a08f4eedfaa218a.png

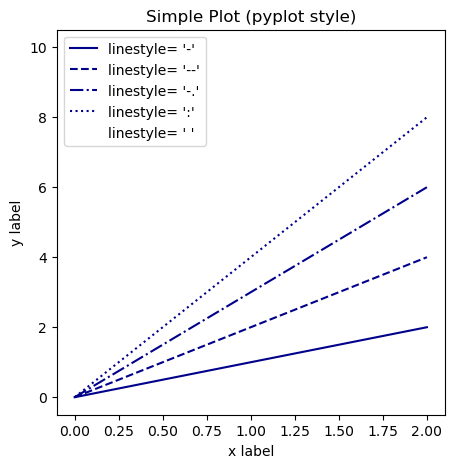

20.7.4. Linestyle#

Bei Matplotlib lassen sich im Prinzip alle Elemente einer Grafik anpassen. D.h., wenn wir möchten können wir Schriftgröße, Schriftart, Farbe etc. selbst definieren. Aber aben auch Dinge wie die Liniendicke, Linienfarbe und den Linienstil.

Mit .legend() fügen wir übrigens eine Legende hinzu.

linestyles = ["-", "--", "-.", ":", " "]
x = np.linspace(0, 2, 100)  # Sample data.

fig, ax = plt.subplots(figsize=(5, 5)) #, dpi=90)

for i, linestyle in enumerate(linestyles):
    ax.plot(
        x, (i+1) * x,
        linestyle=linestyle,
        color="darkblue", label=f"linestyle= '{linestyle}'"
    )

ax.set_xlabel('x label')
ax.set_ylabel('y label')
ax.set_title("Simple Plot (pyplot style)")
ax.legend()
plt.show()

../_images/8cd610fbb68aafb8e9a2f1c1f19935f3aad38674628e59b993f2ecf85af75110.png

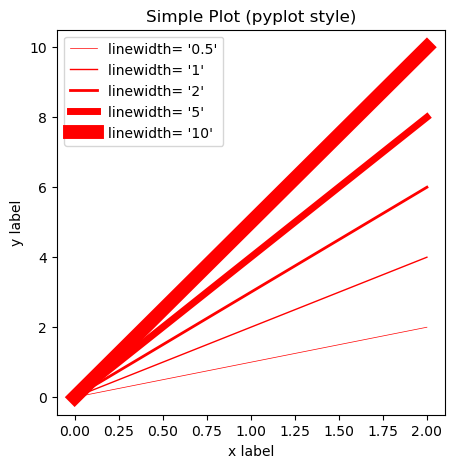

linewidths = [0.5, 1, 2, 5, 10]
x = np.linspace(0, 2, 100)  # Sample data.

fig, ax = plt.subplots(figsize=(5, 5)) #, dpi=90)

for i, linewidth in enumerate(linewidths):
    ax.plot(
        x, (i+1) * x,
        linewidth=linewidth,
        color="r", label=f"linewidth= '{linewidth}'"
    )

ax.set_xlabel('x label')
ax.set_ylabel('y label')
ax.set_title("Simple Plot (pyplot style)")
ax.legend()
plt.show()

../_images/41f61f50c797e4729cfc40bd3e1d06e2aa286c1ddec9ea0fd484defcb2a7815c.png

20.7.5. Marker#

Es gibt eine Menge an verschiedenen Marker-Symbolen zur Auswahl, siehe matplotlib Marker-Übersicht.

markers = ["o", ".", "<", "^", "s"]
x = np.linspace(0, 2, 7)  # Sample data.

fig, ax = plt.subplots(figsize=(5, 5)) #, dpi=90)

for i, marker in enumerate(markers):
    ax.plot(
        x, (i+1) * x, linestyle="",
        marker=marker,
        color="r",
        label=f"markerstyle= '{marker}'"
    )

ax.set_xlabel('x label')
ax.set_ylabel('y label')
ax.set_title("Simple Plot (pyplot style)")
ax.legend()
plt.show()

../_images/5640b1a6030f8f9b3d5aec0b10c091fc4629898fa0ee8c37e66e4df186c2dbe3.png

markers = ["o", ".", "<", "^", "s"]
x = np.linspace(0, 2, 7)  # Sample data.

fig, ax = plt.subplots(figsize=(5, 5)) #, dpi=90)

for i, marker in enumerate(markers):
    ax.plot(x, (i+1) * x, linestyle="-", color="black",
             marker=marker, markerfacecolor="r", markeredgecolor="r",
             label=f"markerstyle= '{marker}'")

ax.set_xlabel('x label')
ax.set_ylabel('y label')
ax.set_title("Simple Plot (pyplot style)")
ax.legend()
plt.show()

../_images/321950a3256f003f0c00ce1f30f20977e2ef333267a3bd82a22f3a96bf875bec.png

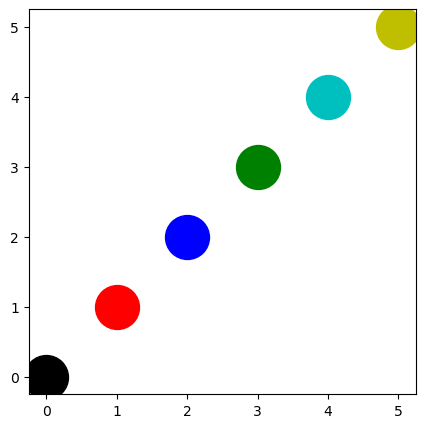

20.7.6. Farben#

Farben können bei Matplotlib auf verschiedene Arten festgelegt werden.

Named colors sind Farben die Matplotlib „mit Namen kennt“, siehe diese Liste
Farben können über Zahlen-Tuple festgelegt werden, entweder (R, G, B) oder (R, G, B, A) mit Red, Green, Blue, Alpha. Oder als #RRGGBB mit Hexademzimal-Werten.

fig, ax = plt.subplots(figsize=(5, 5))
for i, color in enumerate(["k", "r", "b", "g", "c", "y"]):
   ax.scatter(i, i, color=color, s=1000)

../_images/bb6ee10f41553e4ce2a46894bcf03f350c775d157fe7c4aeed0f4d8aff764317.png

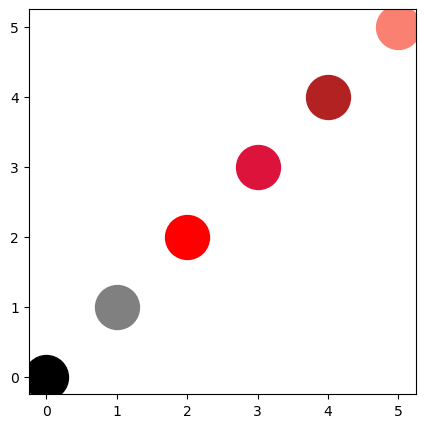

fig, ax = plt.subplots(figsize=(5, 5))
for i, color in enumerate(["black", "gray", "red",
                           "crimson", "firebrick", "salmon"]):
    ax.scatter(i, i, color=color, s=1000)

../_images/abea018453ebc94c306d802e85980a353bd5cf4a7e724bacda300e882e8a7c39.png

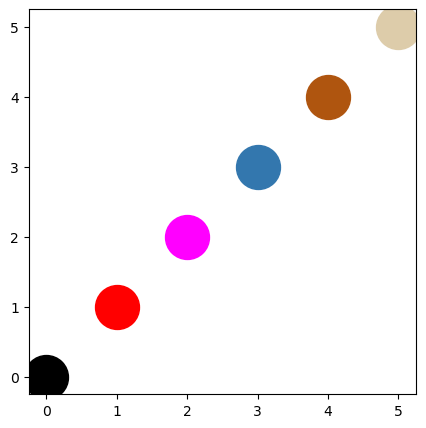

fig, ax = plt.subplots(figsize=(5, 5))
for i, color in enumerate(["#000000", "r", "#FF00FF", "#3377AE", "#AF550F", "#DDCCAA"]):
    ax.scatter(i, i, color=color, s=1000)

../_images/d91844c14b802cb96c8f841c8a84f5ad156f167a8a5ced4fb81c7516a60942e9.png

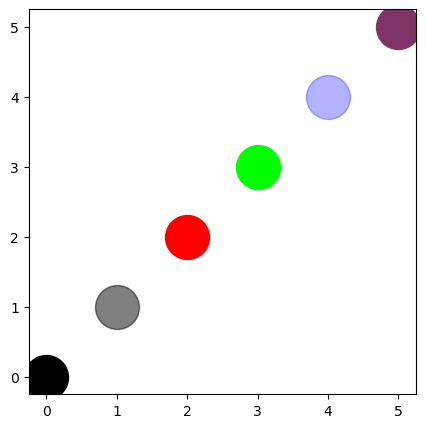

fig, ax = plt.subplots(figsize=(5, 5))
for i, color in enumerate([(0, 0, 0), (0, 0, 0, 0.5), (1, 0, 0), (0, 1, 0), (0, 0, 1, 0.3), (0.5, 0.2, 0.4)]):
    ax.scatter(i, i, color=color, s=1000)

../_images/cc2cffd04333c9971b84f0e72cafa4820ccbe43e8263f139e135b33a2a05b9f9.png

20.8. Symbiose mit Pandas (und Seaborn)#

import pandas as pd

# More fake data...
df = pd.DataFrame({
    "age": np.random.randint(16, 92, 200),
    "length": (170 + 10 * np.random.randn(200)).astype(int)
})
df

	age	length
0	20	178
1	75	169
2	36	140
3	39	163
4	33	163
...	...	...
195	36	166
196	28	166
197	50	163
198	62	182
199	43	174

200 rows × 2 columns

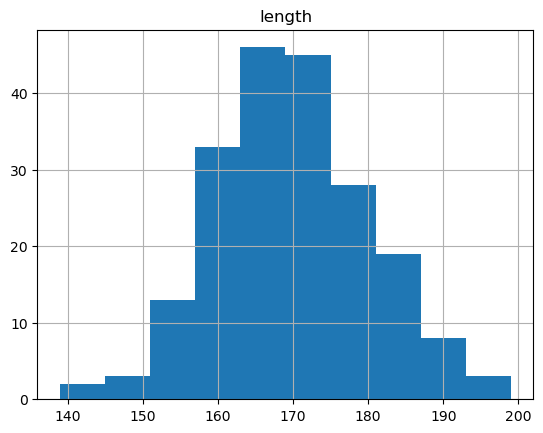

df.hist("length")

# or: df["length"].hist()
# or: df["length"].plot(kind="hist")
# or: df.plot("length", kind="hist")

array([[<Axes: title={'center': 'length'}>]], dtype=object)

../_images/a66e6c1ca53abb0cbf23334f6f1110918d642137665b175c05a4231dc81c6000.png

Pandas erlaubt also extrem schnell (also: mit wenig Code) bestimmte Plots basierend auf einem vorliegenden Dataframe zu erzeugen. Da intern dafür Matplotlib genutzt wird können wir Pandas auch die in Matplotlib genutzten Parameter übergeben.

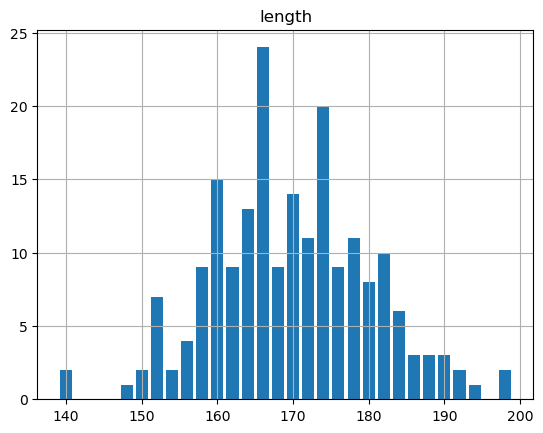

df.hist("length", bins=30, rwidth=0.8)

array([[<Axes: title={'center': 'length'}>]], dtype=object)

../_images/2d6abc102b286ff6f1fdd35d7cff4f26efbd2741620927e7fcdf6a37d0fd3cb8.png

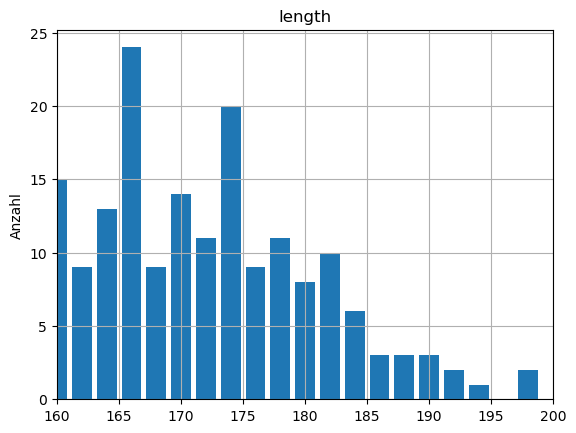

Wir können aber auch damit weiterarbeiten wir mit einer Matplotlib Figure (denn das ist genau das was eigentlich zurückgegeben wird von Pandas!).

df.hist("length", bins=30, rwidth=0.8)
plt.ylabel("Anzahl")
plt.xlim(160,200)

(160.0, 200.0)

../_images/0ef5044785197921773194279836cc714968e309841e6018201a98c110a6f7ae.png

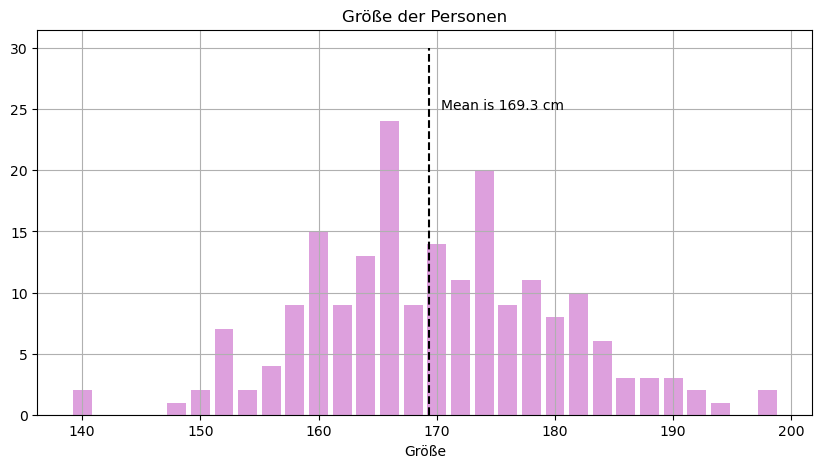

Für komplexere Anpassungen kann es aber auch hier gut sein, wieder auf den Objekt-orientierten Ansatz umzusteigen.

fig, ax = plt.subplots(figsize=(10, 5))

df["length"].hist(bins=30, rwidth=0.8, color="plum", ax=ax)

# Anpassungen in Matplotlib
ax.set_title("Größe der Personen")
ax.set_xlabel("Größe")

mean_length = df["length"].mean()
ax.vlines(
    mean_length, 0, 30,
    linestyle="--", color="black"
)
ax.text(
    mean_length + 1, 25,
    f"Mean is {mean_length:.1f} cm"
)
plt.show()

../_images/c1fab877de4aba1ad5d03fe7b67fc4549577275da51334eb861d7872fc01abab.png

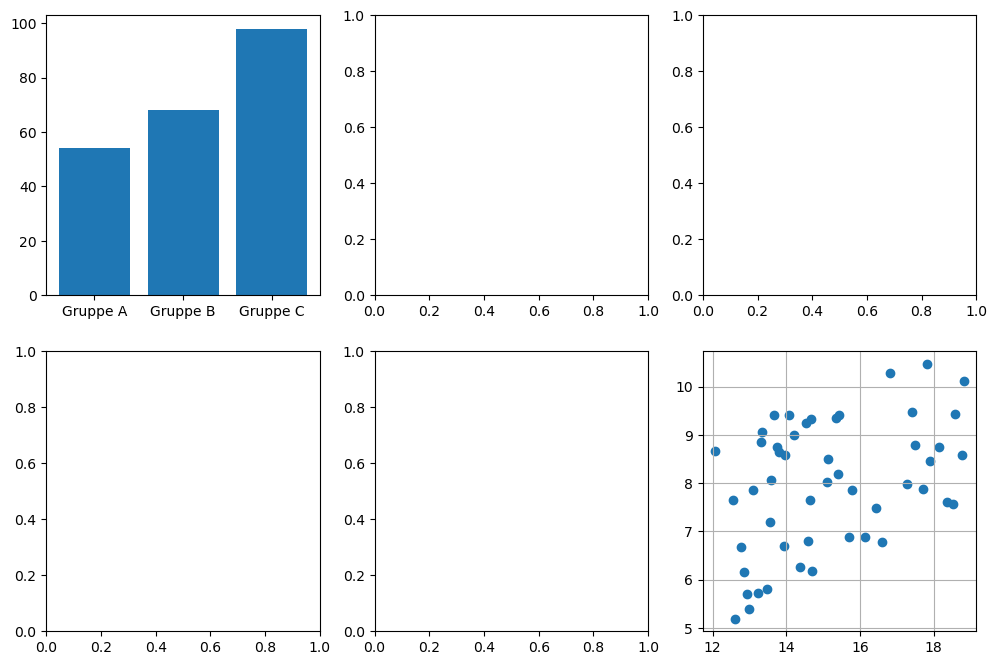

20.9. Subplots - mehrere Plots kombinieren#

Auch hier gibt es wieder die zwei oben beschriebenen Möglichkeiten, (1) über pyplot oder (2) Ojektorientiert. Spätestens hier wird aber der Objekt-orientierte Ansatz deutlich übersichtlicher.

fig, axs = plt.subplots(2, 3, figsize=(12, 8))
axs[0, 0].bar(names, values)
axs[1, 2].scatter(temperature, sunshine)
axs[1, 2].grid(True)
plt.show()

../_images/a7f7e6451afcdca2a2b7d3b9942652e48565003d138b0e67cb20325dadab57d1.png

Auch mit dem „pyplot-style“ können die einzelnen Subplots individuell angepasst werden.
Dazu kann man direkt bei matplotlib das pyplot tutorial nachlesen/nacharbeiten. Für komplexe Plots (mit vielen Subplots) ist aber in der Regel das Objekt-Orientierte Interface übersichtlicher.

Etwas verwirrend ist, dass sich in den beiden Fällen die Methodennamen unterscheiden, typischerweise so:

plt.xlabel("whatever") vs ax.set_xlabel("whatever")
plt.title("whatever") vs ax.set_title("whatever")

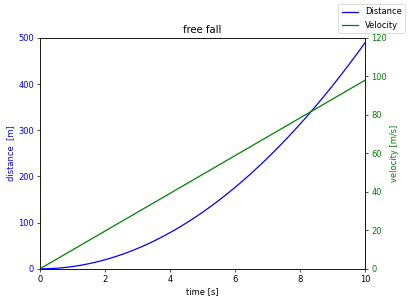

20.9.1. Shared axes#

Mit dem objekt-orientierten Ansatz können auch zwei verschiedene Größen in einem Plot mit geteilter x-Achse eingezeichnet werden.

# Freier Fall
time = np.arange(0, 10, 0.01)
g = 9.81  # m/s^2
velocity = g * time
distance = 0.5 * g * time ** 2

# Plot
fig, ax1 = plt.subplots(figsize=(7, 5), dpi=60)

# ax1
ax1.plot(time, distance, "blue")
ax1.tick_params(axis="y", labelcolor="blue")
ax1.set_ylabel("distance  [m]", color="blue")
ax1.set_xlabel("time [s]")
ax1.set_ylim(0, 500)

# ax2
ax2 = ax1.twinx() # Erzeug ein weiteres Axes-Objekt das sich mit ax1 die x-Achse teilt
ax2.plot(time, velocity, "green")
ax2.set_ylabel("velocity [m/s]", color="green")
ax2.tick_params(axis="y", labelcolor="green")
ax2.set_ylim(0, 120)
ax1.set_xlim(0, 10)

fig.legend(["Distance", "Velocity"])
plt.title("free fall")
plt.show()

../_images/0b68fa533c962653d045c73b6916bfd3ca97016bb08da2b1bfd301441da6e16e.png

20.9.2. Plots über Schleifen erstellen#

Mit dem Objekt-Orientierten Interface können auch viele Plots über eine oder mehrere for-Schleifen erstellt werden.

Dazu lassen wir den Loop über die verschiedenen Axes laufen wie in dem folgenden Beispiel:

def squiggle_xy(a, b, i=np.arange(0.0, 2*np.pi, 0.05)):
    return np.sin(i*a)*np.cos(i*b), np.cos(i*a)*np.sin(i*b)

dim_x = 6
dim_y = 6
fig, axs = plt.subplots(dim_x, dim_y, figsize=(8, 8), dpi=200)

for x in range(dim_x):
    for y in range(dim_y):
        axs[x, y].plot(*squiggle_xy(x + 1, y + 1))
        axs[x, y].set(xticks=[], yticks=[])
        axs[x, y].set_title(f"x={x} | y={y}", fontsize=7)

plt.show()

../_images/9f16e58f1b2d5c51280d88799a7953143bb1d56325b1f6dcb62b52dae430792d.png

	age	length
0	20	178
1	75	169
2	36	140
3	39	163
4	33	163
...	...	...
195	36	166
196	28	166
197	50	163
198	62	182
199	43	174

	age	length
0	20	178
1	75	169
2	36	140
3	39	163
4	33	163
...	...	...
195	36	166
196	28	166
197	50	163
198	62	182
199	43	174
